ElMod 4WD

ElMod 4WD

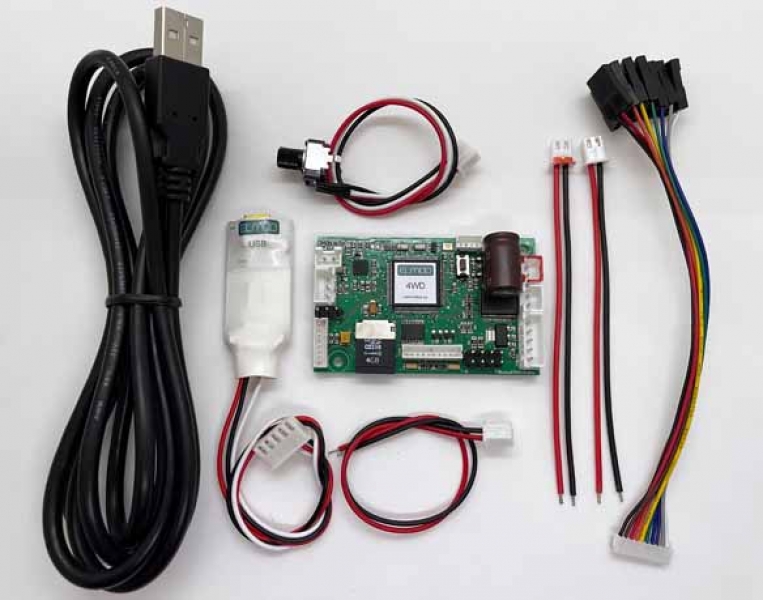

Lieferumfang

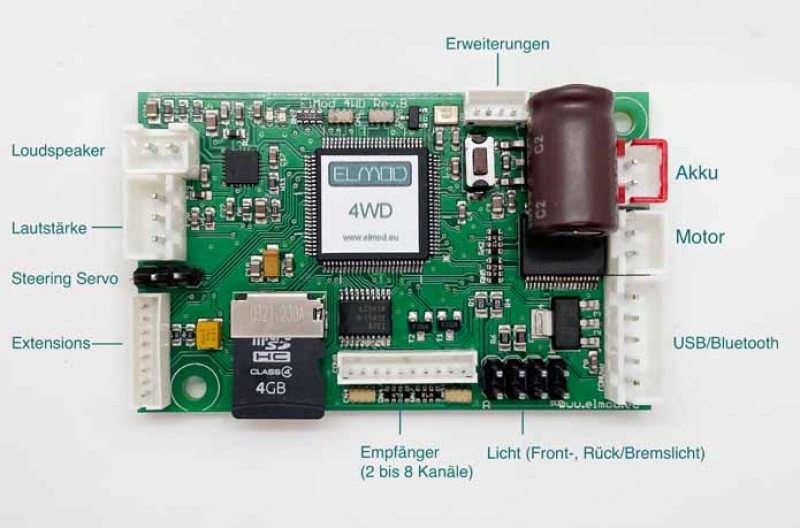

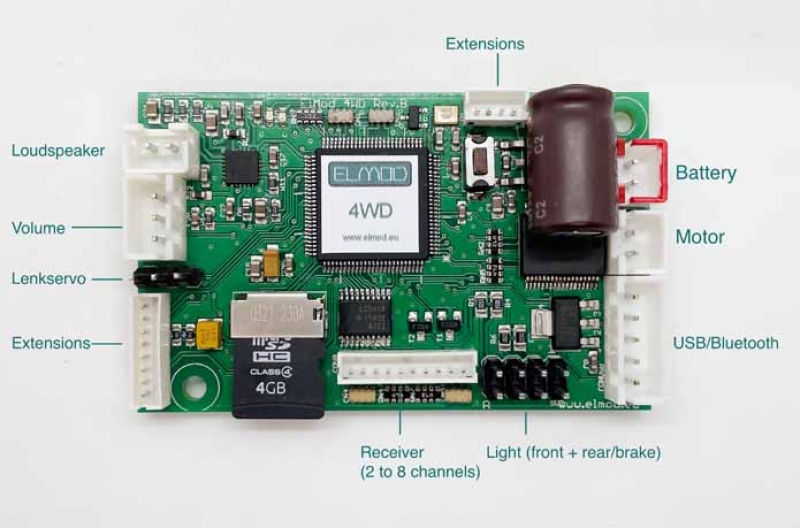

• ElMod 4WD Platine
• Anschlusskabel für Stromversorgung
• Anschlusskabel für Antriebsmotor
• Kabelset für Analogempfänger (acht Kanäle + Stromversorgung)
• Lautstärkeregler und Anschlusskabel für Lautsprecher
• Vier Kabel zum Anschluss der Beleuchtung
• USB-Dongle mit USB Kabel
• Vier doppelseitig klebende Moosgummipunkte zur Befestigung der Platine im Modell

Optionales Zubehör

• FX Expander: Servos, Blinker und erweiterte Lichtfunktionen
• FX SBus: Anschluss an SBus-kompatible Empfänger. Ermöglicht die Verwendung von bis zu 16 Kanälen.
• ElMod Bluetooth: Konfiguration und Fahrfunktionen über Bluetooth^®

Antrieb

• 10 A starker, kurzschluss- und überlastgeschützter Treiber für den Antriebsmotor
• Physik-Engine: Realistisches Fahrverhalten durch Simulation der Massenträgheit. Das Fahrzeug fährt "wie ein Großer". Beschleunigung, Verzögerung, Höchstgeschwindigkeit, Gangschaltung und viele andere Eigenschaften werden simuliert.
• Alle Fahrparameter sind einstellbar

Lenkung

• Lenkung über Lenkachse mit einem Servomotor mit optionalem geschwindigkeitsabhängigem Lenkausschlag
• Mit optional erhältlichen FX Expander: Lenkung von bis zu zwei weiteren individuell konfigurierbaren Lenkachsen mit optionalem geschwindigkeitsabhängigem Lenkausschlag

Waffen und Richtfunktionen

• Mit optional erhältlichen FX Expander:
  • MG mit Mündungsblitz
  • Höhen- bzw. Seitenrichten der Hauptwaffe mit Hilfe von Servomotoren
• Schussgeräusch der Hauptwaffe

Beleuchtung

• An alle Lichtkanäle können eine oder zwei LEDs direkt angeschlossen werden. Eine weitere Beschaltung ist nicht notwendig.
• Alle Lichtanschlüsse sind kurzschlussfest. Die LEDs können bei versehentlicher Verpolung nicht beschädigt werden.
• Dimmbares, über die Fernsteuerung abschaltbares Frontlicht
• Kombinierte Rückleuchte mit Bremslicht mit getrennt einstellbaren Helligkeit
• Mit optional erhältlichen FX Expander:
  • Drei weitere frei belegbare Lichtkanäle
  • Blinker mit Warnblinkfunktion

Servofunktionen

• Mit optional erhältlichen FX Expander: Anschluss von bis zu zwei weiteren Servos für unterschiedliche Funktionen, zum Beispiel (Liste nicht vollständig):
  • vertikales und horizontales Richten der Hauptwaffe
  • Lenkung einer Lenkachse
  • Öffnen und Schliessen von Luken
  • Betätigung von Scheibenwischern oder Radar
• Max. 2 A Dauerstromverbrauch für alle Servos gemeinsam

Sounderzeugung und Geräusche

• Unterstützung aller ElMod Sample Sets für besonders vorbildgetreue Geräuschwiedergabe
• Integrierte Soundeinheit spielt mehrere unterschiedliche Geräusche gleichzeitig ab
• Geräuscharten Antrieb
  • Mehrere Anlassergeräusche mit Unterscheidung zwischen Kalt- und Warmstart
  • Mehrere Abstell- und Anfahrtsgeräusche, Motorgeräusche für die Fahrt mit simuliertem Gangwechsel und Unterscheidung zwischen Volllast, Teillast, Motorbremse und mechanischer Bremse.
  • Turboladerpfeifen
• Keine Stufen zwischen den einzelnen Motorgeräuschen
• Geschwindigkeitsabhängige Fahrbegleitgeräusche wie Ketten- oder Fahrwerkquietschen
• Optionale Umgebungs- und Umweltgeräusche
• Geschwindigkeitsabhängige Turmdrehgeräusche mit optionaler Unterscheidung zwischen Antrieb ohne und mit Motorunterstützung
• Geräusch für Höhenrichten der Hauptwaffe
• Schuss aus der Hauptkanone
• Variable Geräusche für den Einschlag des Geschosses mit Simulation des Einschlags in verschiedenen Entfernungen
• Schussgeräusch für MG
• Bis zu 24 über die Funkanlage auslösbare individuelle Geräusche wie z.B. Hupe, Funkdurchsagen usw.
• Klartextansage bei zu geringer/zu hoher Akkuspannung
• Gezieltes Anheben oder Absenken der Lautstärke einer Geräuschart (z.B. Anhebung der Lautstärke des MGs und Absenkung der Lautstärke des Motors) und umfangreiche Konfiguration der Geräuschparameter
• Einstellung der Gesamtlautstärke über einen mitgelieferten Drehpotentiometer
• Einstellung der Lautstärke über einen Drehregler der Fernsteuerung
• Alle mitgelieferten Samplesets befinden sich auf einer vom PC/Notebook lesbaren microSD-Karte und werden zur Laufzeit über die ElMod App ausgewählt
• Integrierter 10W digitaler Audioverstärker für den Anschluss eines 8 Ohm Lautsprechers

Steuerung

• Eine handelsübliche Modell-Fernsteueranlage (Sender und Empfänger, 40 MHz bzw. 2.4 GHz) mit mindestens zwei rückstellenden Kanälen (Gas + Lenkung)
• Anschluss für bis zu acht Kanäle
• Ein Kanal für optionale Lautstärkeregelung
• Insgesamt können neben den Grundfunktionen 20 weitere Funktionen weitgehend frei belegt werden
• Der Empfänger benötigt keine zusätzliche Spannungsversorgung. 5 V BEC werden bereitgestellt.

• Benötigt den optional erhältlichen Adapter FX SBus
• Eine SBus-kompatible Modell-Fernsteueranlage mit mindestens zwei rückstellenden Kanälen (Gas + Lenkung)
• Verwendung von bis zu 16 Kanälen
• Einfachste Verkabelung. Nur ein Stecker mit drei Leitungen für Stromversorgung und alle Signale.
• Vier Kanäle für die Grundfunktionen (Fahren, Turm, Waffen)
• Ein Kanal für optionale Lautstärkeregelung
• Insgesamt können neben den Grundfunktionen 44 weitere Funktionen auf 11 Kanäle verteilt werden
• Der Empfänger benötigt keine zusätzliche Spannungsversorgung. 5 V BEC werden bereitgestellt.

• Für kabellose Verbindung. Benötigt den optional erhältlichen Bluetooth-Adapter
• Steuerung bequem an einem Android Smartphone oder Tablet bzw. PC oder Notebook

Konfiguration

• Die kostenlose ElMod App bietet umfangreiche Konfigurationsmöglichkeiten am Computer
• Passendes USB-Dongle nebst einem USB-Kabel ist mitgeliefert
• Verfügbar für Microsoft^® Windows^® 10, Apple^® MacOS^® und Android^®
• Parametrisierung, Status-Informationen und Kontrolle aller Fahrzeugfunktionen
• Individuelle Fahrzeugprofile können erstellt und gespeichert werden

Allgemein

• Betrieb an NiCd-, NiMh- bzw. LiPo-, LiIon-Akkus mit einer Spannung zwischen 7,2 V und 11,2 V
• Unterspannungsabschaltung zum Schutz vor Tiefentladung
• Überspannungsabschaltung
• Alle Anschlüsse in gesockelter Ausführung
• Kompakte Abmessungen (63 mm x 39 mm)
