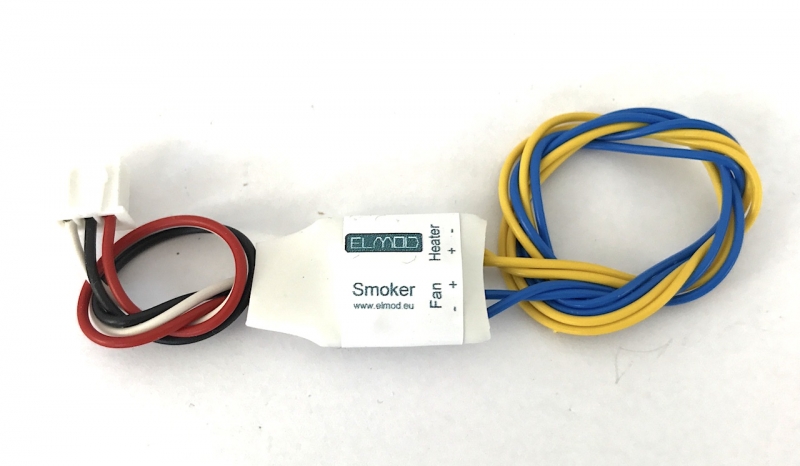

ElMod Fusion Smoker Board

Für die Anleitung bitte hier klicken: Anleitung ElMod Fusion Smoker Board

Einsatzgebiet

Das Fusion Smoker Board ermöglicht die Verwendung eines Rauchgenerators mit getrennten Anschlüssen für die Heizung und den Lüfter in Verbindung mit einem Elmod Fusion ECO/PRO Rev. A bis E. Diese Platine wird bei den aktuellen Fusion ECO/PRO Rev. F NICHT benötigt!

Rauchgeneratoren, die einen gemeinsamen Anschluss fü die Heizung und Lüfter besitzen, werden direkt mit der ElMod Fusion Rev. A-E verbunden und benötigen diese Platine ebenfalls NICHT!

Im Auslieferungszustand kann an die Platine ein Rauchgenerator mit einem Stromverbrauch von max. 0,7 A (Heizung und Lüfter zusammen) antreiben. Durch eine einfach zu bewerkstelligende Alternativverkabelung (in der Anleitung ausfürlich beschrieben) können Rauchgeneratoren mit einem Stromverbrauch von max. 2,5 A fü Heizung und 2,5 A fü Lüftung.

Voraussetzungen

Ein Fahrzeugmodell ausgerüstet mit einer unterstützen Zentraleinheit (ElMod Fusion ECO/PRO Rev. A bis E) und ein geeigneter Rauchgenerator mit getrennten Anschlüssen fü die Heizung und den Lüfter (bzw. die Rauchpumpe)

Lieferumfang

• Anschlussfertige Platine
• Schrumpfschlauch zur Sicherung der Kabelverbindungen
• 15 cm Litze für die Alternativverkabelung zum Anschluss eines Rauchgenerators mit hohen Stromverbrauch
